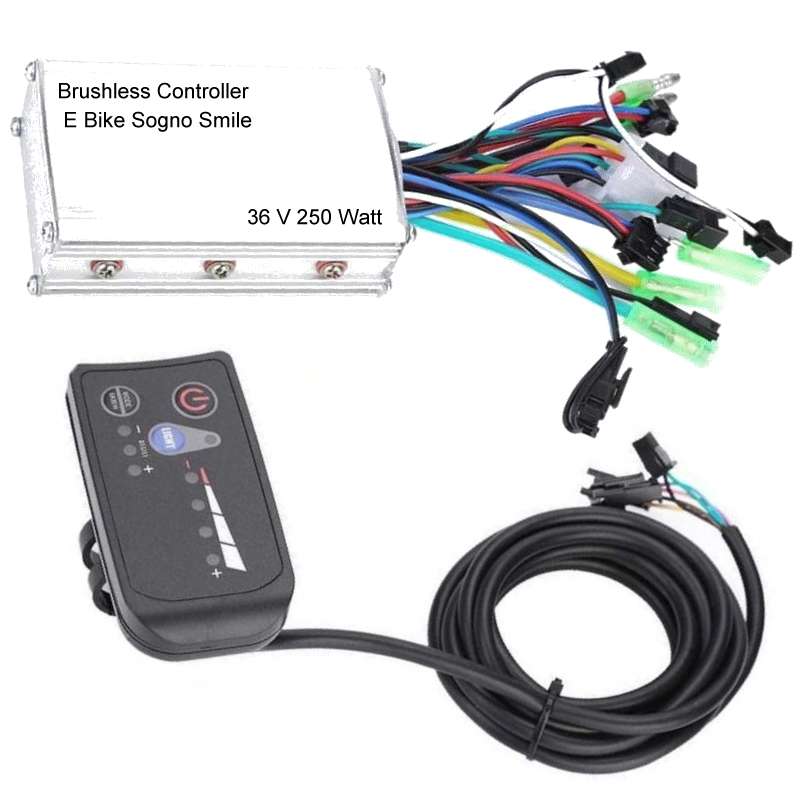

Servizio* Rigenera Centralina brushless 36 V 250 W Sogno Smile

La centralina elettronica per Sogno Smile a 36 volt e 250 watt è studiata per il funzionamento su questo modello di grande diffusione, il quale monta un motore brushless (senza spazzole interne) con 8 fili di collegamento motore.

Questa centralina può essere collegata a qualunque tipo di batteria, le nuove al litio, oppure la standard al piombo. Basta rispettare il voltaggio di 36 volt.

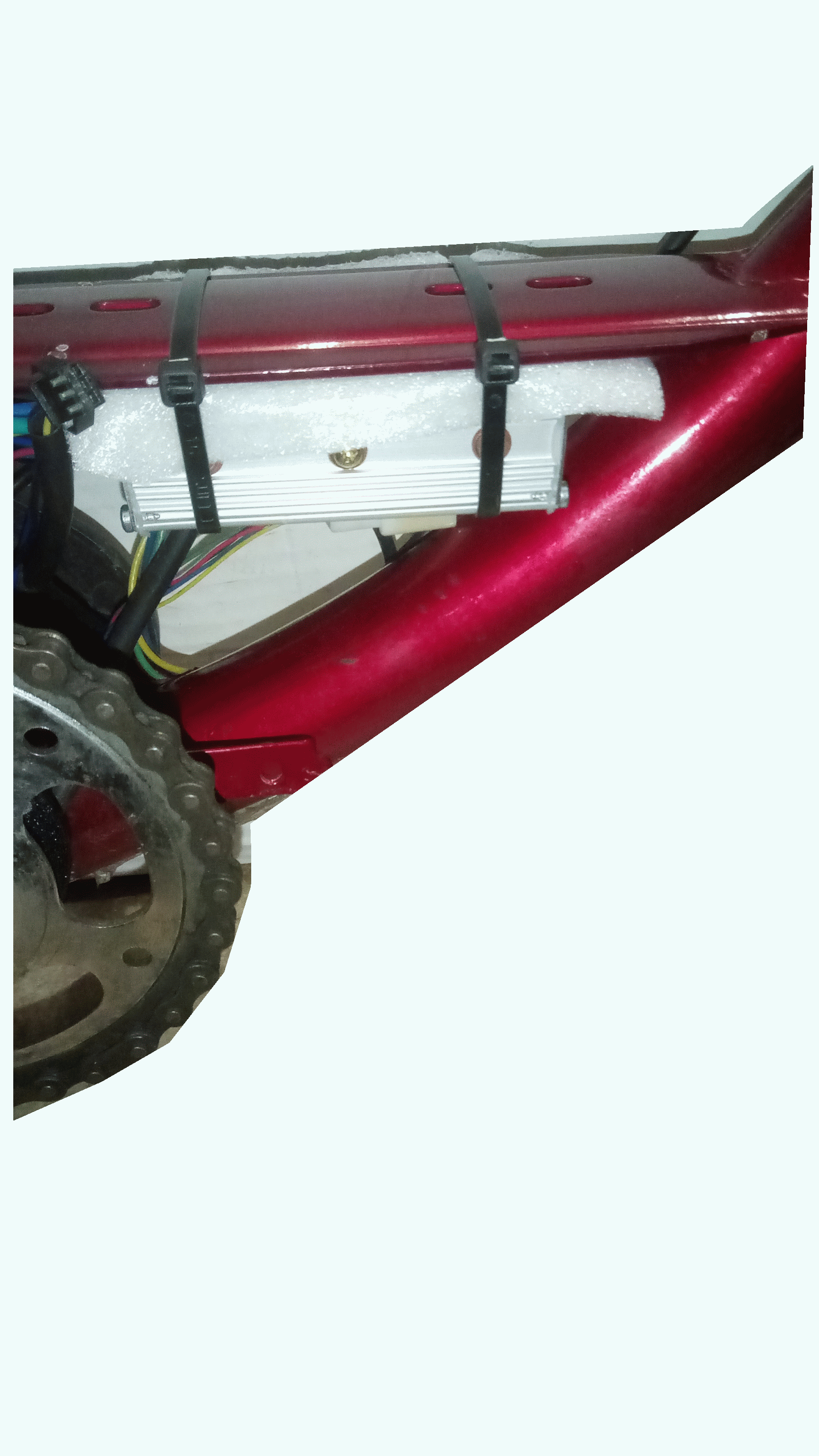

CENTRALINA MONTATA

ZOOM

Semplificazione collegamenti motore

Con questa nuova centralina è sufficiente collegare anche i soli 3 fili di grossa sezione (normalmente di colore giallo, blu, verde) in uscita dal motore.
Il gruppetto di 5 fili a sezione ridotta (solitamente di colore nero, rosso, giallo, blu, verde) può quindi restare scollegato.

Infatti quest'ultima connessione (gruppetto di 5 fili) consente di alimentare i sensori ad effetto hall alloggiati nel motore, e di raccoglierne il relativo segnale, che viene normalmente utilizzato dalle centraline per gestire la rotazione del motore.
Ma nel nostro caso è la centralina stessa che provvede in modo autonomo ad elaborare direttamente i segnali ricevuti dalla posizione del motore.

Quindi, con questa nuova centralina per Sogno Smile, quando tale connessione crea problemi, può essere bypassata, e il motore potrà avere comunque una rotazione fluida.

Adattabilità sempre

La nuova centralina Sogno Smile è dotata inoltre di uno specifico connettore "INTELLIGENT" che permette di settare la rotazione del motore in modo corretto qualora presentasse delle irregolarità di funzionamento.

Alimentazione

Questa nuova centralina Sogno Smile può essere alimentata con qualsiasi tipo di batteria (piombo, nichel, litio), e valore di amperaggio, basta rispettarne la tensione, che è 36 volt.

Facilità Collegamenti

Su ogni cablaggio della centralina e sui vari componenti sono applicate etichette per la corretta individuazione di accoppiamento*

*Nota: potrebbe essere necessario adattare le connessioni, usando dei semplici morsetti da elettricista.

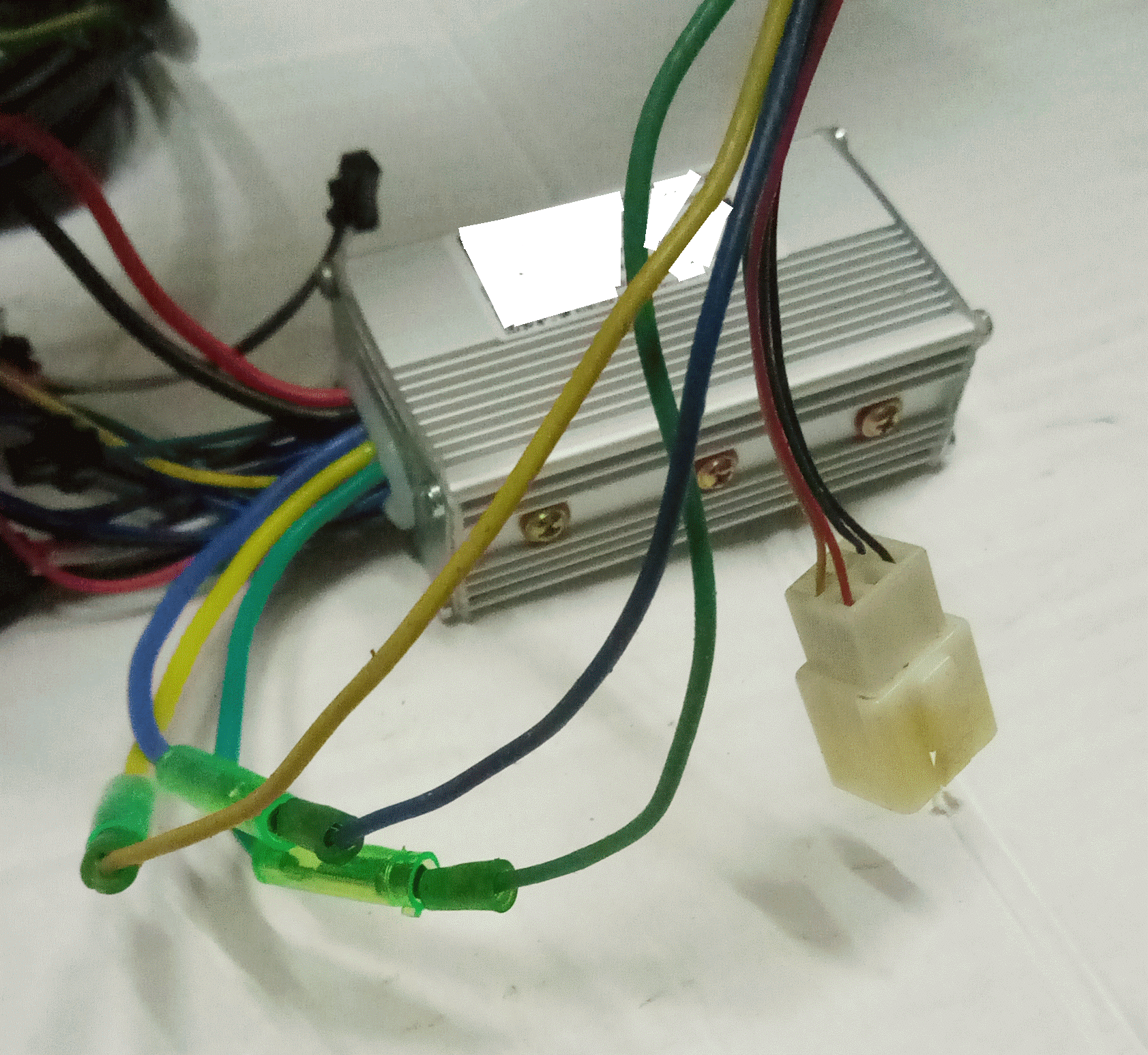

ASSEMBLAGGIO SEMPLIFICATO

Basta collegare solo 3 fili motore

ZOOM

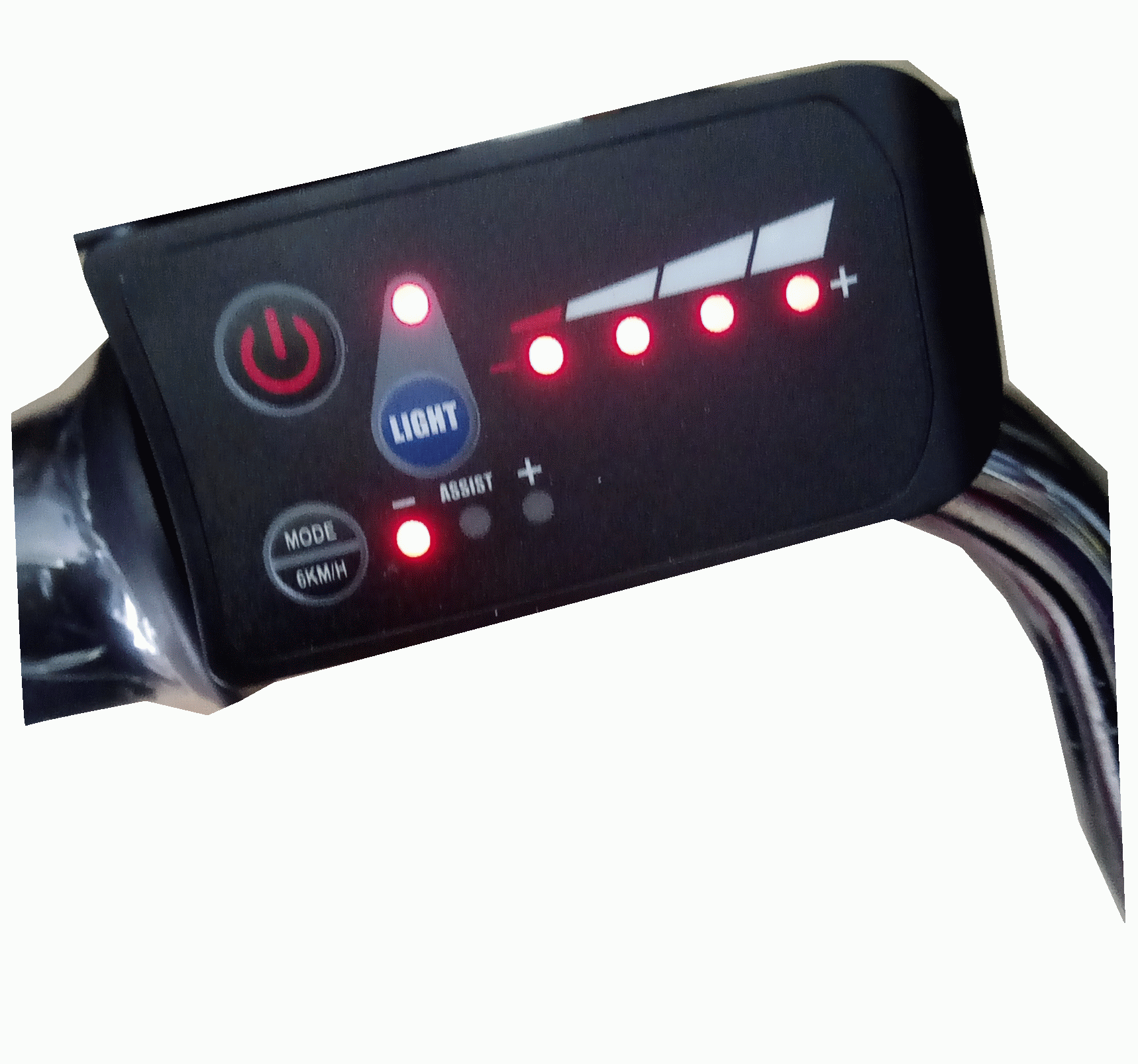

DISPLAY

Il display ha varie funzioni;
- accensione motore
- accensione luci
- regolazione potenza
- funzione 6 km/h

ZOOM

Opzioni

Nel modulo di richiesta è possibile selezionare le seguenti opzioni:

- opzione Sensore PAS

- opzione Servizio Assemblaggio*

*Nota Bene. Per il Servizio Assemblaggio il richiedente provvede (personalmente o tramite corriere) a portare la bici presso la mia officina e a ritirarla successivamente.

OPZIONE

Sensore PAS
8 Magneti
